大族半導體金剛石QCBD激光切片技術取得重大突破

       隨著半導體工業的迅猛發展，市場對於更高性能半導體材料的需求日益增長。金剛石以其獨特的物理與化學特性，有望在下一代半導體產業中扮演更加重要的角色。金剛石憑借其優異的導熱性能、超寬的禁帶結構以及較高的載流子遷移率，在高功率、高頻及高溫環境下的電子器件中展現出巨大的應用潛力。然而，金剛石的極高硬度猶如一把雙刃劍，既是性能卓越的基石，也為加工過程帶來了前所未有的挑戰。這一特性使得傳統機械切割工藝在應對金剛石時，麵臨著材料損耗大、加工效率低等瓶頸。特別是在大尺寸金剛石的精密製造過程中，加工良率的提升與成本的有效控製，已成為製約金剛石在尖端科技領域實現廣泛應用的兩大核心障礙。

       在此嚴峻形勢下，大族激光旗下全資子公司大族半導體聚力攻克金剛石激光切片技術（QCB for diamond），在金剛石加工領域帶來了顛覆性的創新突破。這項技術不僅極大提升了加工效率與良率，更將有效降低生產成本，為金剛石在高性能電子器件、量子計算、高功率激光等多個前沿科技領域的廣泛應用奠定基礎。

       技術原理

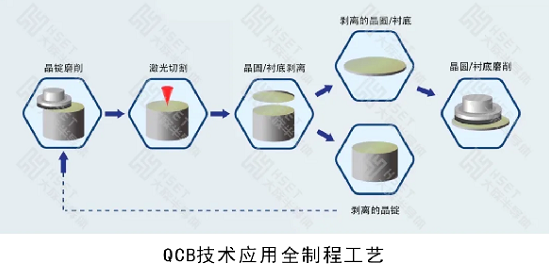

       金剛石的激光切片技術利用激光在材料內部進行非接觸性改性加工，通過**控製激光在材料內部的作用位置，實現材料的分離。這一技術主要包括兩個步驟：首先，激光束精準聚焦在晶錠的亞表麵特定深度，形成一層經過改質的材料區域。這一步驟中，激光誘導的物理和化學變化使改質層內的材料性質發生變化，為後續裂紋的引導擴展打下基礎。接著，通過施加外部應力，如機械力或熱應力，引導裂紋沿著指定平麵擴展，實現晶片的無損分離。整個過程中，激光的高能量密度使得材料內部發生物理和化學變化，確保了分離過程的**性和高效性。

       與碳化矽晶錠不同，金剛石的解理麵與晶圓切片方向存在較大的角度差異，這使得剝離麵的起伏更難控製。因此，在實際加工過程中，必須**調節激光的能量和光學調製，確保激光能量分布均勻、作用位置**，從而有效控製裂紋的擴展方向及剝離麵的平整度。整個過程中，超快激光脈衝的高能量密度引入，使得材料內部超短時間和空間尺度內發生劇烈的物理和化學變化，這種高精度的能量控製確保了分離過程的**性和高效性。

       綜上，相比傳統的機械加工方法，激光切片具有許多顯著優勢。首先，它是一種非接觸性加工方式，避免了機械應力對晶錠的損傷，減少了碎裂和微裂紋的風險。其次，激光切片能夠實現極高的加工精度和質量，特別適用於金剛石這種硬度高、脆性大的材料。QCBD激光切片工藝大大減少了材料的浪費，提高了材料的利用率以及加工效率，這對於高價值的金剛石材料尤為重要。

       目前在商業應用方麵，金剛石激光切片設備尚處於初期研發階段。與碳化矽晶錠加工技術相比，金剛石切片技術的商業化進程相對滯後。由於金剛石的物理性質極為特殊，如何在保證切割質量的前提下實現大規模生產是技術研發麵臨的重大挑戰。

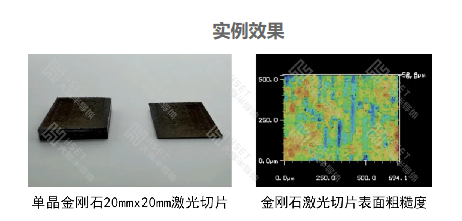

       近期，大族半導體在金剛石切片領域取得了重要的技術突破，推出了QCBD激光切片技術及其相關設備，實現了金剛石高質量低損傷高效率激光切片。這一成果標誌著激光切片技術在金剛石材料加工中取得重要進展，填補了國內在該領域的技術空白。通過對激光能量的**調控與光束形態的調製，大族半導體克服了金剛石解理麵{111}與切片方向{100}之間較大角度帶來的加工難題，實現了晶錠的高精度、低損傷剝離。根據大族半導體QCB研究實驗室研究數據顯示，使用該技術，剝離後粗糙度Ra低至3μm以內，激光損傷層可大幅度降低至20μm。這項技術突破將大幅降低金剛石的加工成本，推動其在電子、光學等高端領域的廣泛應用。

       大族半導體研發的金剛石激光切片技術，憑借出眾的加工效能，已成功攻克半導體材料加工技術領域的眾多棘手難題。這一技術的突破，不僅顯著加速了生產流程，將生產效率推向新高，而且精細入微的工藝確保了產品質量的飛躍式提升，同時，通過優化生產流程，有效降低了製造成本，展現出了極為廣闊的市場應用前景，預示著其在未來的***製造領域中必將占據舉足輕重的地位，**半導體材料加工技術邁向一個全新的發展階段。
